Označovanie na identifikáciu rozvádzača

Označovanie na identifikáciu rozvádzača

Výrobca rozvádzača musí vybaviť každý rozvádzač jedným alebo viacerými štítkami označenými trvanlivým spôsobom a umiestnenými na takom mieste, aby boli viditeľné, ak je rozvádzač inštalovaný a v prevádzke. Splnenie požiadaviek sa kontroluje skúškou podľa STN EN 614 39-1:2012 čl. 10.2.7  a prehliadkou.

Okrem povinných údajov sa môžu na identifikačnom štítku uviesť aj iné informácie, ktoré môžu uľahčiť jeho identifikáciu. Napríklad správnym použitím QR-kódu viete rozšíriť jeho informačnú hodnotu. Viete pomocou neho prísť napr. k informáciám ako:

• Kto rozvádzač navrhol alebo vyrobil
• Potrebné telefónne čísla alebo emailové kontakty
• Jednopólovú schému
• Atest a protokol o kusovej skúšky
• Východiskovú a pravidelné odborné skúšky a prehliadky
• Záznamy o pravidelnej údržbe

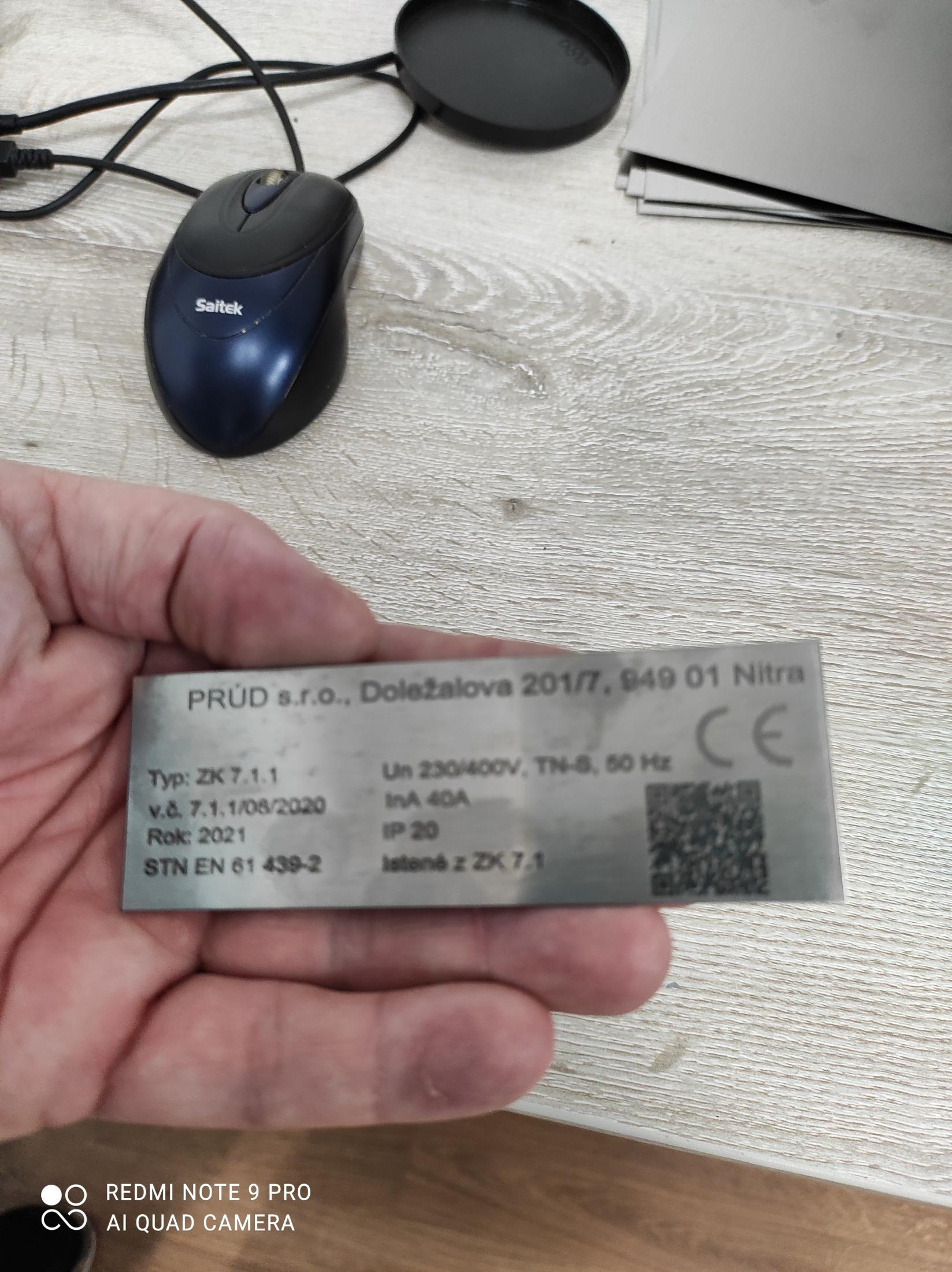

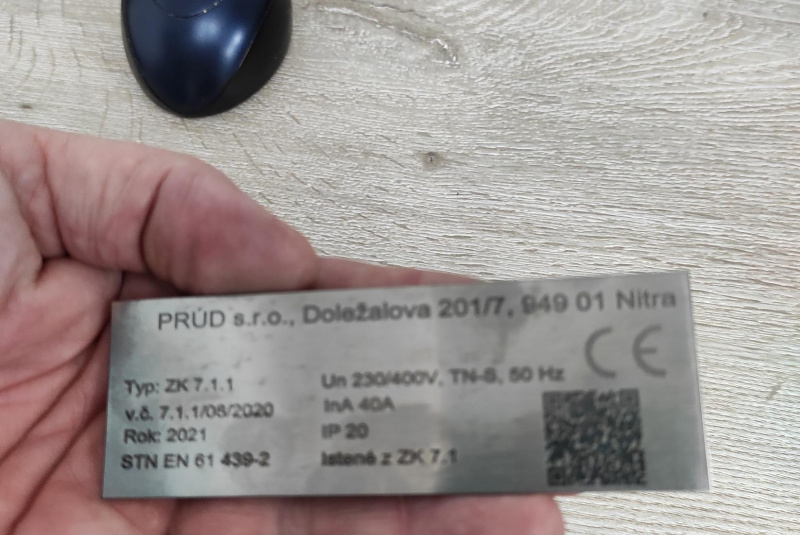

Na identifikačnom štítku sa musia uviesť nasledujúce údaje:

1. Meno výrobcu rozvádzača alebo ochranná známka,
2. Typové označenie alebo identifikačné číslo, prípadne akékoľvek iné prostriedky na identifikáciu umožňujúce získať náležité informácie od výrobcu rozvádzača,
3. Prostriedky na identifikáciu dátumu výroby,
4. IEC 61339-X (musí sa označiť špecifická časť „X“, napr.

STN EN 61439-1:2012 Nízkonapäťové rozvádzače. Časť 1: Všeobecné pravidlá

STN EN 61439-2:2012 Nízkonapäťové rozvádzače. Časť 2: Výkonové (priemyselné) rozvádzače

STN EN 61439-3:2012/AC - Nízkonapäťové rozvádzače. Časť 3: Rozvodnice určené na obsluhu laikmi (DBO)

       STN EN 61439-4:2013 - Nízkonapäťové rozvádzače. Časť 4: Osobitné požiad. na staveniskové rozvádzače (ACS)

       STN EN 61439-5:2016/O1 - Nízkonapäťové rozvádzače. Časť 5: Osobitné požiad. na rozvádz. určené na rozvod energie vo verejných sieťach

STN EN 61439-6:2013, Nízkonapäťové rozvádzače. Časť 6: Kryté prípojnicové rozvody

       STN EN 61439-7:2020 - Nízkonapäťové rozvádzače. Časť 7: Rozvádzače na osobitné aplikácie ako prístavy, kempingy, nákupné strediská,             nabíjacie stanice elektrických vozidiel.

Výrobca stroja (elektrického zariadenia stroja) musí taktiež v zmysle STN EN 60204-1:2019 čl.4 (označovanie plášťov elektrického vybavenia) zreteľne a trvanlivo uviesť informácie spôsobom, aby boli jasne viditeľné po inštalácii zariadenia v tomto minimálnom rozsahu:

1. Názov alebo obchodná značka dodávateľa
2. Typové označenie alebo model, ak je to vhodné
3. Výrobné číslo, ak je to vhodné
4. Číslo hlavného dokumentu (IEC 62023), ak je to vhodne
5. Menovité napätia
6. Počet fáz
7. Frekvencia (ak ide o striedavý prúd)
8. Prúd pri plnom zaťažený pre každý zdroj

Odporúča aby boli tieto informácie v blízkosti hlavného zdroja.
